摘要：VoIP (Voice over IP)语音引擎，封装了语音编解码等一系列数据处理，可以快速集成至VoIP客户端，从而构成终端产品。基于Windows平台，本文主要讨论了录放音技术、回声消除技术，并对延迟抖动做了处理，以满足用户对语音质量的需求。

关键字： VoIP 录放音回声消除 延迟抖动



Design of VoIP Voice Engine Framework on Windows Platform

Chen Lianghao1, 2 Li Wei1, 2

(1. State Key Laboratory of Networking and Switching Technology, Beijing University of Posts and Telecommunications, Beijing 100876;

2. EBUPT Information Technology Co. Ltd., Beijing 100191)

[Abstract] VoIP (Voice over IP) voice engine, processing a series of data such as voice encoding and decoding, can be quickly integrated to the VoIP client, forming a terminal product. Based on Windows platform, the paper discussed audio recording and playing, AEC (Acoustic Echo Cancellation), and processed delay jitter to meet the users’ needs of voice quality.

[Key words] VoIP, Audio Recording and Playing, AEC, Delay Jitter



1 引言



      VoIP (Voice over IP) [1]的基本原理是由专门设备或软件将呼叫方的语音信号采样并数字化、压缩、转换为一定长度的数字化语音包，以数据包的形式经过分组交换网络传输到对方，对方接收到数据包后解压缩，还原成语音信号。它提供了低成本、高灵活性、高效率的增强应用。IP在硬件、软件和网络协议等方面的提高和发展，进一步推动了新的集成化基础设施的迅速发展[2]。

      随着PC、手机、宽带网越来越普及，VoIP应用越来越广泛，不断影响着人们的工作生活。基于Windows平台的VoIP客户端无疑是应用最广泛的，如QQ、MSN、Skype等等。但Windows的版本众多，各个版本提供的API (Application Programming Interface)也不尽相同，开发时稍不注意就会严重影响语音质量。

      本文提出了一套Windows平台下开发语音引擎的解决方案[3]，有效解决了不同版本下引擎的兼容问题，使得引擎在不同Windows版本下能够体现出各自音频处理的优势。利用系统级API，讨论了Windows XP、Vista、Windows 7下录放音技术、回声消除技术的实现，并且通过算法设计有效解决了延迟抖动问题。



2 总体结构



      VoIP引擎的总体结构主要包括两个部分：处理音频的核心控制模块和处理本地文件的文件播放模块。基于这两个核心模块，可以在上层封装出各种对外功能接口，例如针对C++的DLL (Dynamic Link Library)，或者针对Java、C#等的应用接口。系统总体结构如图1所示。



图1 系统总体结构



1)本地文件播放模块：负责对本地的媒体文件进行操作，如播放某文件、停止播放、是否循环播放等等。

2)引擎核心控制模块：通过调用下层模块的功能接口，进行相关数据逻辑处理，控制数据流以及播放录制缓存等。而且，它对上层也提供了其调用接口及回调接口。下层模块主要包括文件音频模块、会话模块、设备音频模块、音频编解码模块。

3)文件音频模块：负责音频文件作为媒体传输源时的相关控制及信息保存，包括数据分发列表（一个音频源在同一时刻对应几个会话）、音频文件的文件路径、文件中存储的音频编解码格式等。

4)会话模块：负责一路会话的描述。一路会话对应一个RTP模块，并且保存会话的其它相关信息，如当前数据源是麦克风输入还是某个媒体文件、语音的收发模式（同时收发、只收不发、只发不收、不收不发）、音频编解码格式等等。

5)设备音频处理模块：包括音频的录制、播放，音频设备的管理，以及音量的控制等。待播放的数据从引擎核心控制模块中获取，已录制的数据也直接交给引擎核心控制模块进行处理。

6)音频编解码模块：负责各种音频编码格式的相互转换。将录制的音频转换为指定编码格式进行传输，对接收到的音频数据进行解码等。



3 核心技术



3.1录放音技术



3.1.1 Windows XP系统



      DirectSound是一套基于COM (Component Object Mode)接口的Windows应用层音频控制API，在Windows XP及其以前版本，作为标准的音频应用程序开发接口提供给开发者。底层直接连接驱动，有些底层接口直接由硬件实现，运行效率很高。

      DirectSound的功能包括音频设备的控制、音量控制、录放音。我们关心的录放音也分为三种：播放、录音和录放双工。如果要实现回声消除（Acoustic Echo Cancellation, AEC），必须采用第三种录放双工的方式进行初始化。对应的初始化函数分别为：DirectSoundCreate8、DirectSoundCaptureCreate8、DirectSoundFullDuplexCreate8。从应用效果看，这三个函数的效果就是获得两个接口：IDirectSound8和IDirectSoundCapture8。其中，DirectSoundCreate8获取IDirectSound8，DirectSoundCaptureCreat8获取IDirectSoundCapture8，而DirectSoundFullDuplexCreate8则是同时获取两个接口。

      获取总体接口后，用DirectSoundCreate8函数初始化的程序必须调用SetCooperativeLevel函数设置播放的优先级，否则后续步骤会失败。

      然后，要初始化播放或录音的Buffer。初始化时，将播放音的属性、音频格式、缓存大小、特效标识等信息作为参数，在初始化函数调用时告诉DirectSound。具体设置哪些值和如何设置，请参看微软DirectSound帮助文档[4]。

DirectSound录放音有两种形式：一种是静态缓存，即一次性把要播放的音频数据导入缓存；另一种是流模式，即播放录制过程中会不断有数据补充交互，缓存会被复用。对于我们的应用，主要关心流模式。基于流模式，DirectSound提供了Buffer通知模型，即通过设置函数，播放或者完成录制多少字节的Buffer后，就发送一个Event事件。外部线程可以拦截响应这个事件，对Buffer的数据进行处理，实现连贯的平滑的录放音。方法是通过IDirectSoundBuffer8或者IDirectSoundCaptureBuffer的QueryInterface方法获取IDirectSundNotify8接口，然后调用该接口的SetNotificationPositions方法，设置通知事件和事件通知点。

      由于CPU是被抢占运行的，因此，通知时一般都有微小时间滞后。所以，事件触发后的处理，如果有对缓存的精确处理，需要重新获取缓存状态信息。之后，就可以调用Buffer的Start函数，开始录音或者放音；调用Buffer的Stop函数可以立即结束录音或者放音。



3.1.2 Vista与Windows 7系统

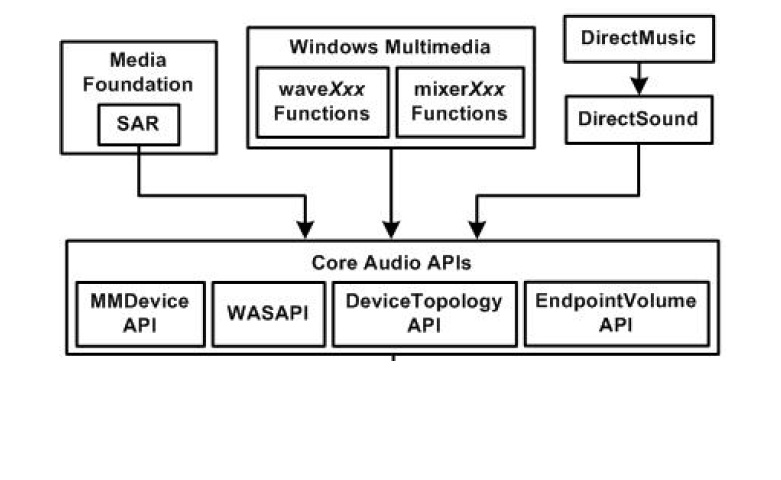

      Vista和Windows 7在音频播放录制方面提出了一套全新的概念和架构。在设备上，微软取消了声卡的概念，取而代之的是播放设备、麦克风和线路输入设备。Vista和Windows 7包含了多套应用层音频API，有的是老版本Windows的API，如WaveXxx和DirectSound，有的是新的，如Media Foundation中的SAR。在这些应用层之下，微软还开放了一套层次较低的公共API——Core Audio APIs[4]，用于一些实时性较高或者对设备控制有较高需求的应用，如图2所示。

图2 Vista和Windows 7操作系统的音频处理架构

       在Vista及以后版本，DirectSound不再作为微软主流音频应用接口，但微软在Vista和Windows 7上仍然保留了DirectSound的大多数接口，使得一些老程序可以运行。但是，该接口变成一套软件接口进行维护，因此有些程序在Windows XP下声音很流畅，而在Vista和Windows 7下却不好，因此这里讨论的录放音技术是直接基于Core Audio APIs。

      由于Core Audio APIs的定位是针对音频设备的操作，而并不包括对音频的处理。因此，我们的应用还需要自己手动加入音频处理相关的模块，如重抽样和AEC等，微软提供了Digital Signal Processor (DSP)系列接口对音视频等进行处理[4]。

      录音的总体流程：

      1)Core Audio APIs调用录制音频API，初始化并开始录音；

      2)通过流操作，定期获取录制的音频数据；

      3)将数据交给DSP的重抽样接口，变换为我们需要的格式的数据；

      4)将重抽样处理过的数据传递给DSP的AEC回声消除接口；

      5)将经过回声消除处理过的数据交给应用程序处理。

      这个流程是标准的流程，不过DSP的AEC接口还提供了Source Mode类型接口，将前四个步骤合并为一个接口，大大简化了操作。简化后的录音流程为：

      1)启用并初始化DSP的AEC接口，模式要选择Source Mode；

      2)用AEC接口开始录音，并定期取出数据交给应用程序处理。

      放音的总体流程：

      1)Core Audio APIs调用播放音频API，初始化并获得接口对象；

      2)初始化并设置好重抽样DSP；

      3)获取并锁定播放缓冲，向其中填充通过重抽样处理过之后的数据，并解锁缓冲；

      4)开始播放；

      5)另起线程，定期重复第三步，补充音频数据，直到终止播放。



3.2回声消除技术



3.2.1 Windows XP系统



      在Windows XP操作系统下，微软提供了基于DirectSound的AEC解决方案。在Windows XP下启用AEC，必须在DirectSound初始化时，采用DirectSoundFullDuplexCreate8函数，及必须以双工的方式进行初始化，将播放缓冲、录制缓冲及音频格式等信息作为参数传进去。注意结构体DSCBUFFERDESC的dwFlags一定要包含DSCBCAPS_CTRLFX标识，并且DSCEFFECTDESC一定要做如下初始化，并把指针传给DSCBUFFERDESC的lpDSCFXDesc。

      // 参数：施加于录制缓冲区的效果描述，AEC & NS

      DSCEFFECTDESC dsced[2];

      ZeroMemory( &dsced[0], sizeof( DSCEFFECTDESC ) );

      dsced[0].dwSize                             = sizeof(DSCEFFECTDESC);

      dsced[0].dwFlags                          = DSCFX_LOCSOFTWARE;

      dsced[0].guidDSCFXClass          = GUID_DSCFX_CLASS_AEC;

      dsced[0].guidDSCFXInstance      = GUID_DSCFX_MS_AEC;

      dsced[0].dwReserved1                 = 0;

      dsced[0].dwReserved2                  = 0;

      ZeroMemory( &dsced[1], sizeof( DSCEFFECTDESC ) );

      dsced[1].dwSize                             = sizeof(DSCEFFECTDESC);

      dsced[1].dwFlags                           = DSCFX_LOCSOFTWARE;

      dsced[1].guidDSCFXClass          = GUID_DSCFX_CLASS_NS;

      dsced[1].guidDSCFXInstance      = GUID_DSCFX_MS_NS;

      dsced[1].dwReserved1                  = 0;

      dsced[1].dwReserved2                  = 0;

      // 参数：录制缓冲区描述

      DSCBUFFERDESC dscbd;

      dscbd.dwSize                                    = sizeof(DSCBUFFERDESC);

      dscbd.dwFlags                                 = DSCBCAPS_CTRLFX;

      dscbd.dwBufferBytes                       = m_dwBlockNum * m_dwBlockSize ;

      dscbd.dwReserved                          = 0;

      dscbd.lpwfxFormat                           = &m_wfxRecord;

      dscbd.dwFXCount                            = 2;

      dscbd.lpDSCFXDesc                       = dsced;



      然后，将DSCFXAec结构体中的dwMode设置为DSCFX_AEC_MODE_FULL_DUPLEX，并通过录音接口的函数进行设置。后面的步骤和一般DirectSound的录放音步骤相同，先分别设置缓存的上报通知事件点，然后初始化并填充播放缓存，开始播放，开始录制等。详情请参看微软DirectSound帮助文档[4]。



3.2.2 Vista与Windows 7系统



      在Vista和Windows 7操作系统中，微软提供了DSP系列接口对音视频等进行处理。其中，和音频相关的处理，包括AEC和重抽样Resample。尽管Windows 7较Vista有不少新的功能和应用接口，不过它们共用的接口（Core Audio APIs）已经能够满足我们的应用需求。

      实现AEC的过程如下：首先通过调用COM组件的方法，通过CoCreateInstance函数获取CLSID_CWMAudioAEC的组件接口IMediaObject。再通过该接口的QueryInterface函数，获取IPropertyStore接口。通过IPropertyStore接口的SetValue函数，将MFPKEY_WMAAECMA_SYSTEM_MODE属性的值设为SINGLE_CHANNEL_AEC，即采用单声道AEC模式。其他的属性可根据用户需要，分别设置。之后，通过IMediaObject接口的SetOutputType函数，用DMO_MEDIA_TYPE结构体作为参数传入，设置输出的音频格式。然后调用IMediaObject接口的AllocateStreamingResources函数开始录制。详情请参看微软Windows SDK文档及Demo程序[4]。



3.3操作系统版本判定



      对不同的操作系统版本编写设备音频处理模块，并封装成不同的类，类之间无耦合关系。同时，提取出公共接口，与核心控制模块交互。

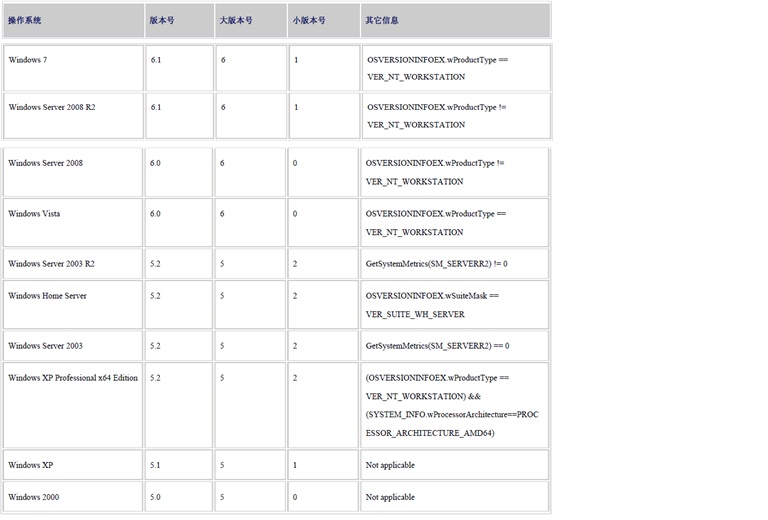

      通过操作系统提供的系统API获取当前操作系统的版本，并根据相应的版本，初始化对应的设备音频处理模块。辨别操作系统版本的API为GetVersionEx，该API支持的最低版本的操作系统为Windows 2000，具体用法详见微软MSDN帮助文档[4]。常见Windows操作系统版本如表1：

表1 常见Windows操作系统版本



4延迟抖动消除算法



      IP网络的一个特征就是网络延迟与抖动，这将导致IP电话音质下降。网络延迟是指1个IP包在网络上传输所需的时间，抖动是指IP包传输时间的长短变化。如果抖动较严重，那么有的语音包会因迟到而被丢弃，产生语音的断续及部份失真，严重影响音质[5]。为了降低或者消除抖动的影响，我们采用缓冲技术，即在接收方设定1个缓冲区，语音包到达时首先进入缓冲池暂存，系统以稳定平滑的速率将语音包从缓冲池中取出、解压、播放给收话者。这种缓冲技术可以在一定限度内有效处理语音抖动，提高音质。接下来，我们将以消除或者降低延迟抖动的影响从而平滑语音流、提高语音质量为目的，分别针对发送端与接收端进行探讨。



4.1发送端缓存控制



      在发送端，需要稳定地发送数据包。由于发送端的声卡自身的定时器不一定准确，可能偏快或偏慢：若偏快，将导致在单位时间内发送的数据包比预期的多，时间一长，接收端缓存而不能及时处理的数据包越来越多，最终导致播放延迟越来越大，即延迟扩大。如PC终端呼叫手机或固定电话时，即会发生如此情况，因此，我们必须在发送端控制数据包的平稳发送，避免延迟扩大。

      首先，采用比较准确的定时器（如CPU定时器）；然后设置一个相对较长的计数周期t（时间较短则相对误差较大，无可信性），如10s，计算出在该时间段内理论上应发出的数据包个数a。（其中，若8KHz的采样率，1个数据包含160个采样，表明1s发送50个数据包，每20ms发送1个数据包）

在发包过程中，同时做如下处理：

      Step1：在第n个计数周期内，通过计数器计算出实际向外发送的数据包个数bn。若n=1，转Step2；否则转Step3。

      Step2：若bn>a，即发包速率偏快，记录cn=bn-a；否则记录cn=0。转Step5。

      Step3：若cn-1>0，则在当前计数周期内均匀丢弃cn-1个数据包，即每隔t/cn-1时间丢弃1个数据包。转Step4。

      Step4：若bn-a+cn-1>0，记录cn=bn-a+cn-1；否则记录cn=0。转Step5。

      Step5：n++。转Step1。

      流程图参见图3所示：

图3 发送端数据包的缓存控制

这样就能控制发送端的数据包实际速率与理论速率达到动态平衡，防止传输过多的数据包，避免延迟扩大。因丢弃包是均匀的，用户感觉不到这微小的差异，故此方案可行。



4.2接收端缓存控制



      在接收端，需要平滑地读取数据包。这就需要一个缓存，来存放并整理刚来到的数据包，在其达到一定数量时，再取出相应数据流畅地播放。如若没有缓存，来一数据就开始播放，极有可能出现语音播放不流畅，先发送的数据包也有可能后到达，这样的播放就会出现逻辑混乱的错误。

      在收包的过程中，需要做如下处理：

      Step1：申请m大小的缓存buffer，设定阈值a与b（0

      Step2：对接收到的数据包按照其发送的原始序列进行排序处理，并存放在buffer中，若buffer满，则拒收当前数据包。记录buffer中实际的数据包个数c。

      Step3：若c<=a，送全0数据给声卡；否则若a

流程图参见图4所示：

图4 接收端数据包的缓存控制

      上述过程中的a、b、m的大小设定比较重要，这需要依据具体的应用场合来进行最佳的设置。上述方案可以保证数据的有序以及较为流畅地播放。



5 总结



      本文提出了一套Windows平台下开发VoIP语音引擎的解决方案，主要讨论了不同版本下的录放音技术、回声消除技术、系统的版本判定技术等，有效解决了不同版本下引擎的兼容问题，使得引擎在不同Windows版本下能够体现出各自音频处理的优势。同时，针对延时抖动做了相关处理，以满足用户对语音质量的需求。
